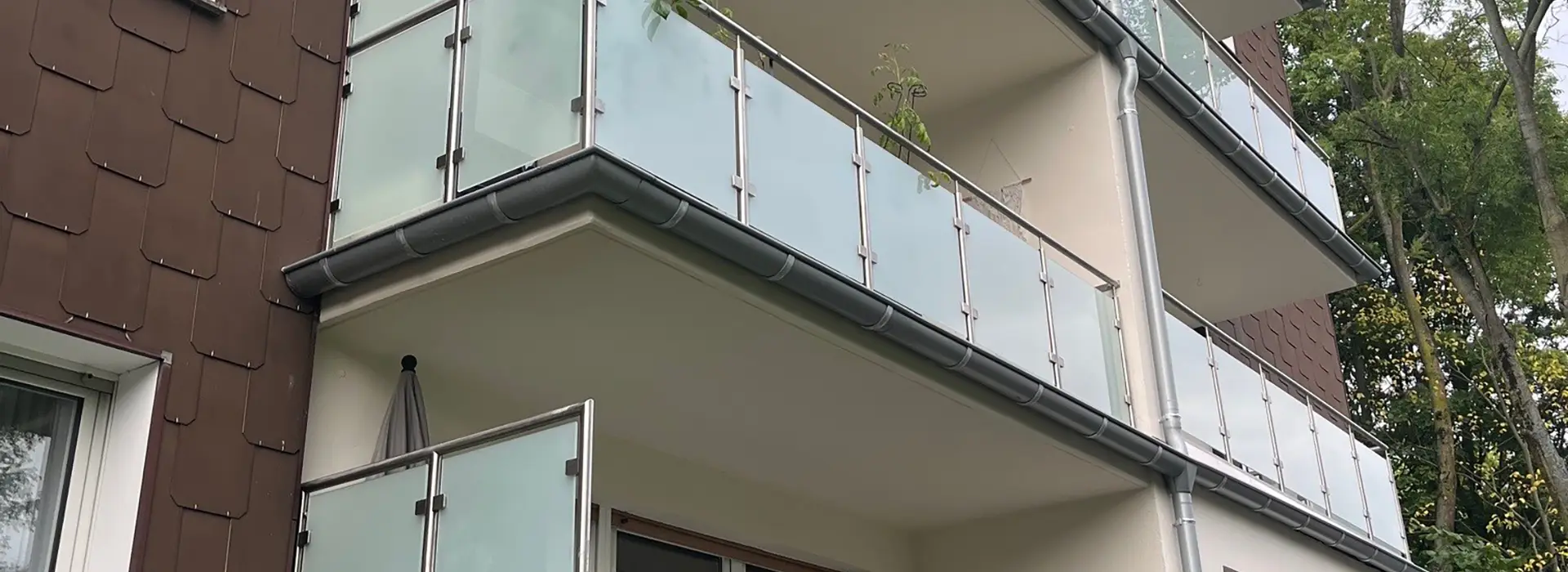

Hochwertige Modernisierung mit Edelstahlgeländer & Feinsteinzeugbelag

Das Projekt zeigt die vollständige Sanierung von acht Balkonen inklusive Geländer, Abdichtung, Dämmung und Oberbelag. Beginnend mit Demontage des alten Belags und Betonsanierung, über Abdichtung, dann Aufbau einer Rahmenunterkonstruktion, Montage eines Edelstahlgeländers mit Verbundsicherheitsglas (VSG) sowie Fliesenbelag aus Feinsteinzeug.

Leistungen

Netzwerk Planung

  • Koordination
  • Bauleitung
  • Entwurf
  • Zeichnung
  • Visualisierung
  • Statik

Netzwerk Metallbau

  • Koordination
  • Geländer
  • Balkone
  • Alu-Türen-Fenster

Netzwerk Handwerker

  • Koordination
  • Dachdecker
  • Gerüst
  • Betonsanierung
  • Bodenbelag Fliese

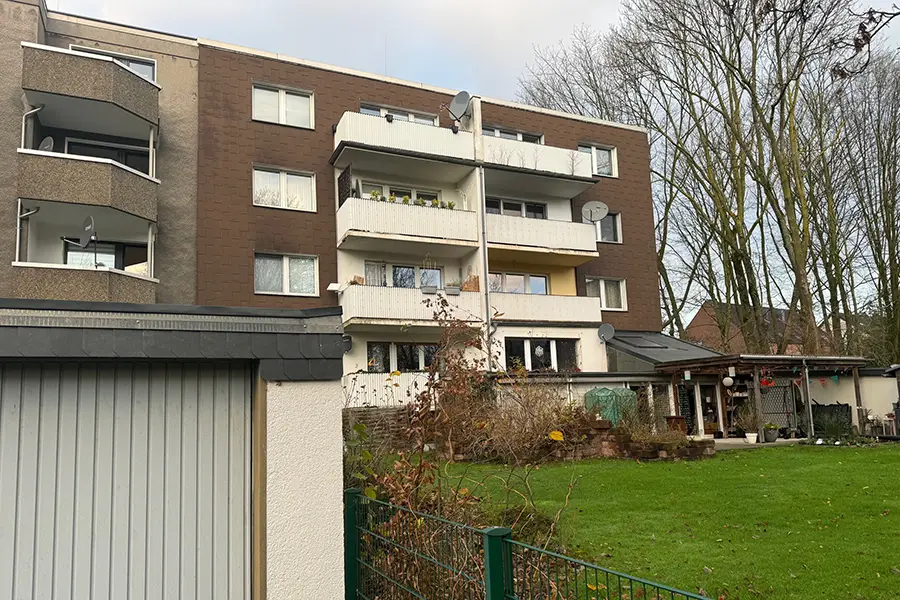

Vorher

Der Zustand vor dem Umbau.

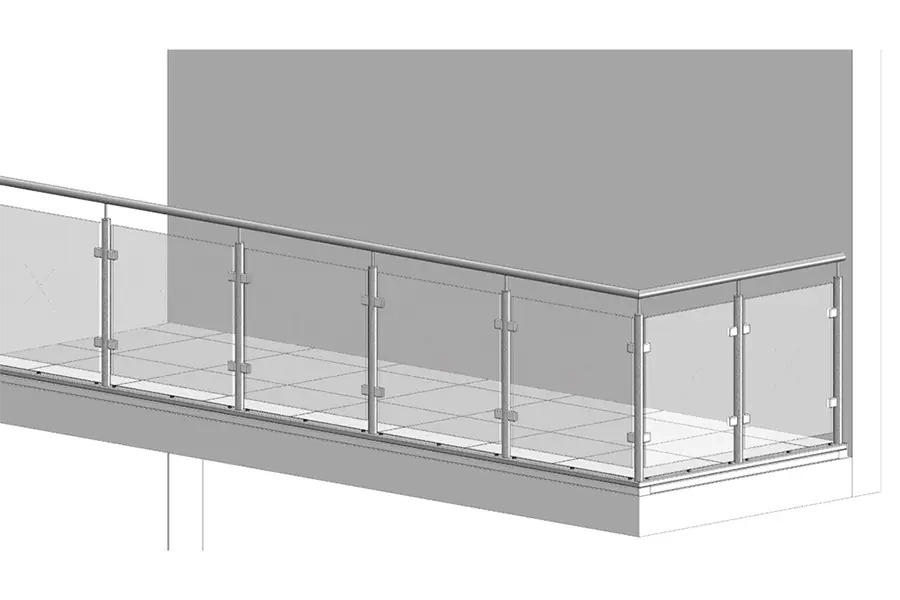

Zeichnung Geländerkonstruktion​

Erstellung des Aufmaßes, der Geländerzeichnung und der Bodenkonstruktion.

Zeichnung Geländerkonstruktion​

Geländer aus Edelstahl mit Füllung aus Verbundsicherheitsglas (VSG), gehalten in bauaufsichtlich zugelassenen Glashaltern.

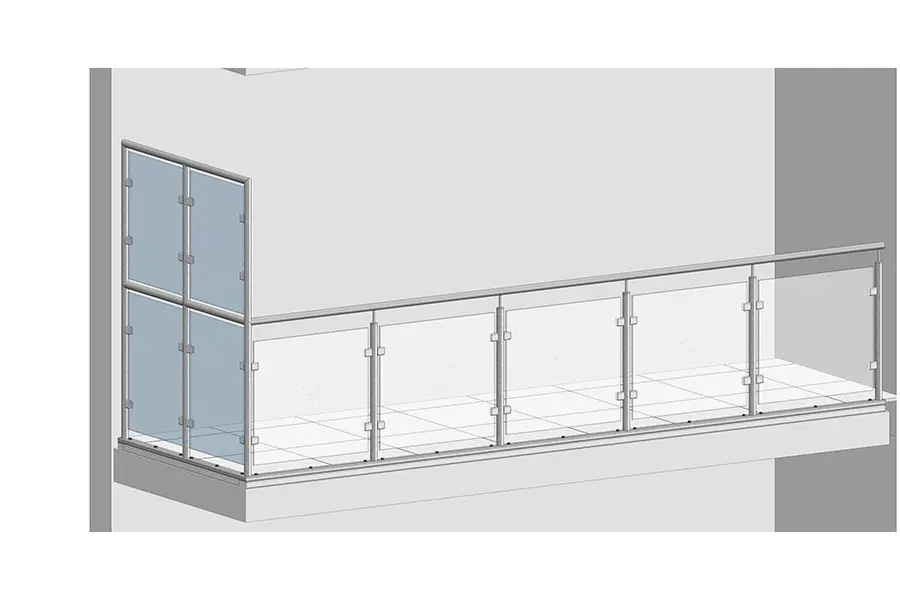

Zeichnung Geländerkonstruktion​

Geländer mit Sichtschutzwand aus Edelstahl, Füllung aus Verbundsicherheitsglas (VSG), gehalten in bauaufsichtlich zugelassenen Glashaltern.

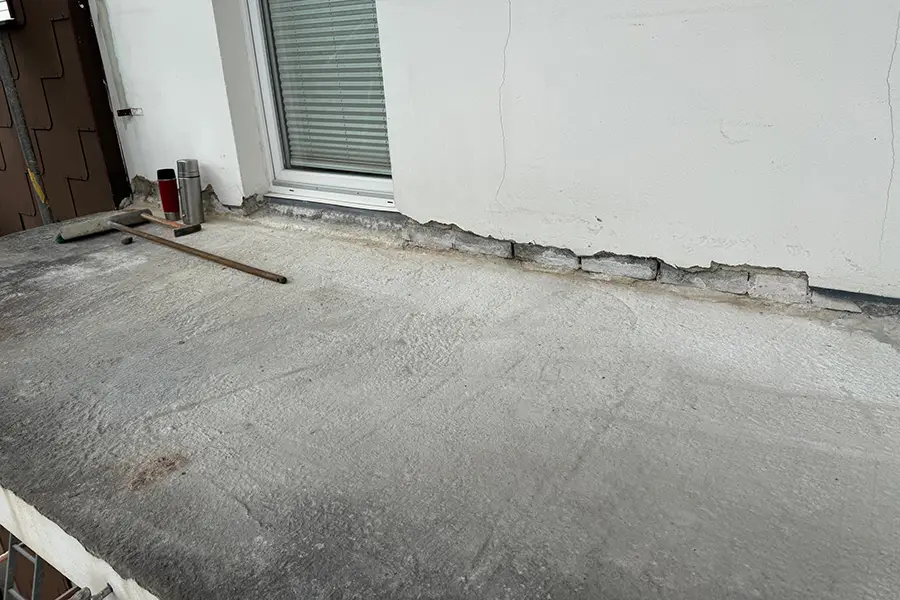

Demontage alter Belag und Betonsanierung ​

Demontage und Entsorgung des alten Geländers sowie des Fliesen- und Estrichbelags. Betonsanierung abgeplatzter Ecken, Entrostung und Grundierung der freigelegten Bewehrung. Fachgerechter Beiputz durch Meisterbetrieb.

Demontage alter Belag und Betonsanierung ​

Demontage und Entsorgung des alten Geländers sowie des Fliesen- und Estrichbelags. Betonsanierung abgeplatzter Ecken, Entrostung und Grundierung der freigelegten Bewehrung. Fachgerechter Beiputz durch Meisterbetrieb.

Dachabdichtung

Aufbringen der Dampfsperre, Rinnenvorbereitung mit Fallrohren, Verlegung der Gefälledämmung und der Bitumenschweißbahn.

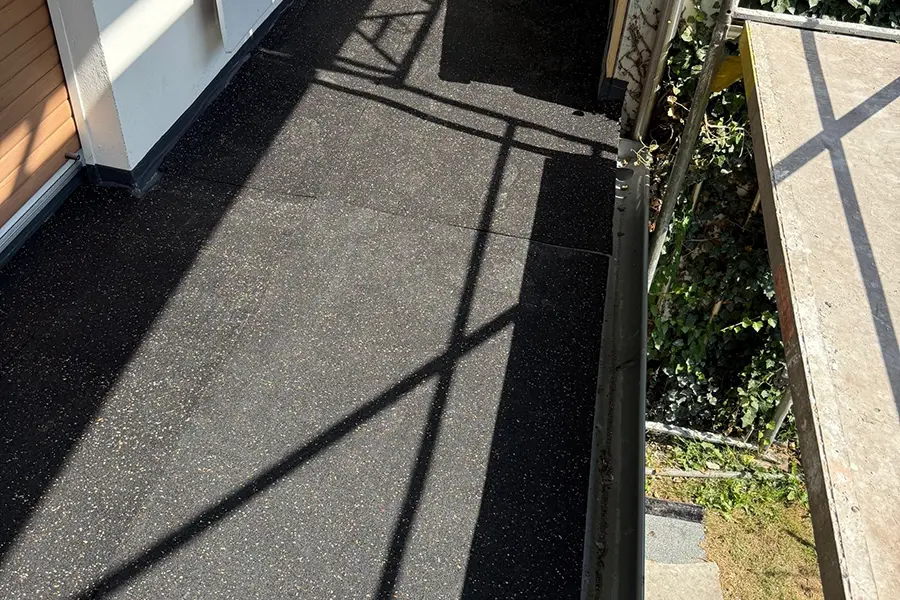

Verlegung Bautenschutzmatte​

Verlegung der Bautenschutzmatten zum Schutz der Dachabdichtung und als Lastverteilung für die nachfolgende Rahmenunterkonstruktion mit aufgelegtem Fliesenbelag.

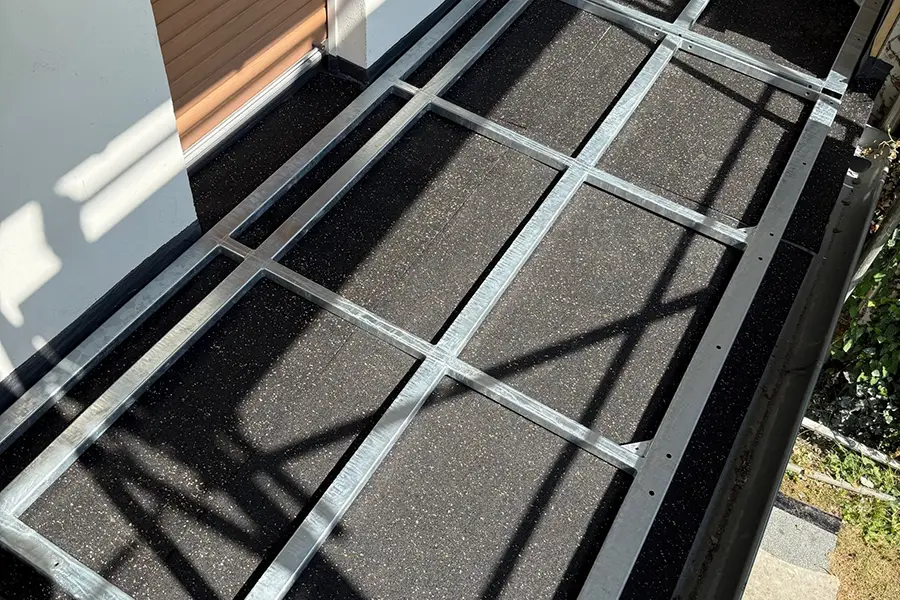

Rahmenunterkonstruktion​

Verlegung der Rahmenunterkonstruktion zur späteren Aufnahme von Fliesen und Geländer.

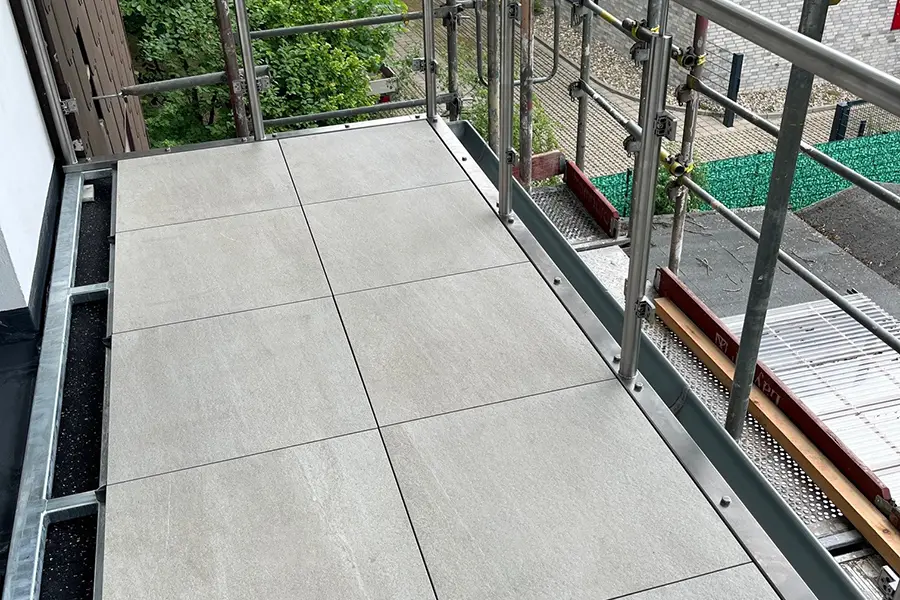

Teil - Fliesenverlegung; Teil - Geländermontage

Teilweise Verlegung von 20 mm starkem Feinsteinzeug im Format 60 × 60 cm. Teilmontage der Edelstahl-Geländerkonstruktion.

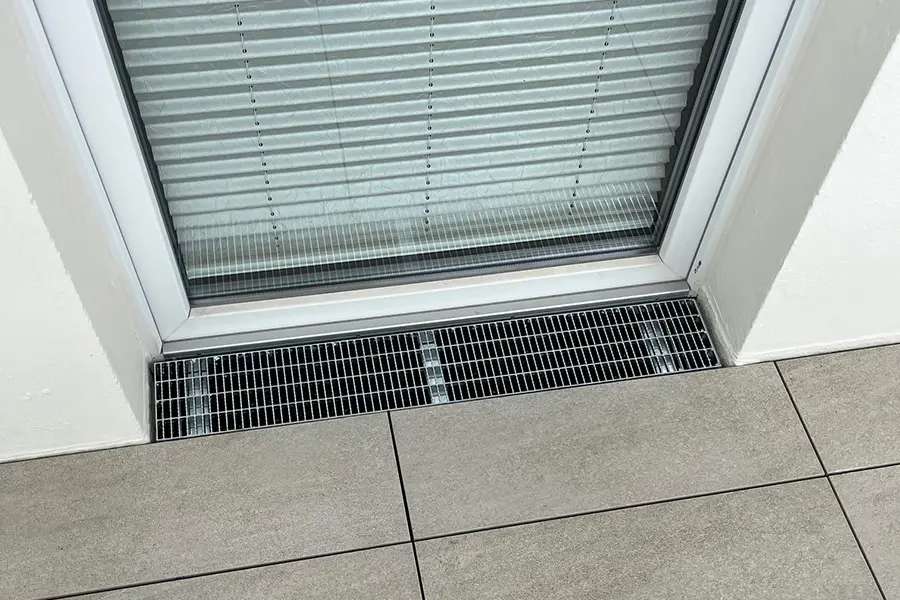

Gitterrostschwelle​

Übergang ausgeführt zur Vermeidung von Schlagregen, Undichtigkeiten und Schneesackbildung.

Gitterrostschwelle​

Übergang ausgeführt zur Vermeidung von Schlagregen, Undichtigkeiten und Schneesackbildung.

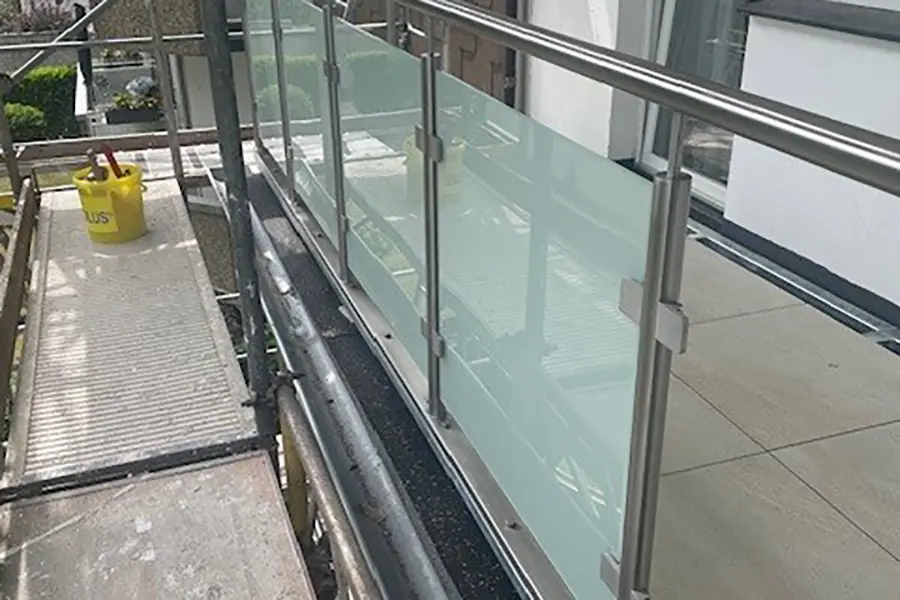

Edelstahlgeländer

Geländer aus Edelstahl (Werkstoff 1.4301), geschliffen Korn 240, Rundrohr D = 42,4 mm, befestigt auf der unteren Rahmenkonstruktion.

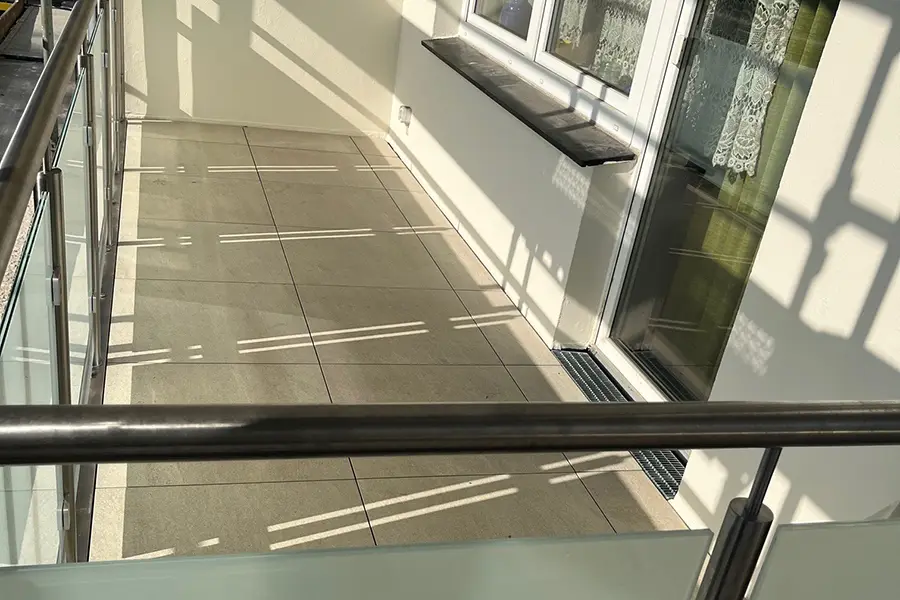

Fliesenbelag komplett​

Teilverglasung aus Sicherheitsglas mit mattweißer Folie, gehalten in bauaufsichtlich zugelassenen Glashaltern.

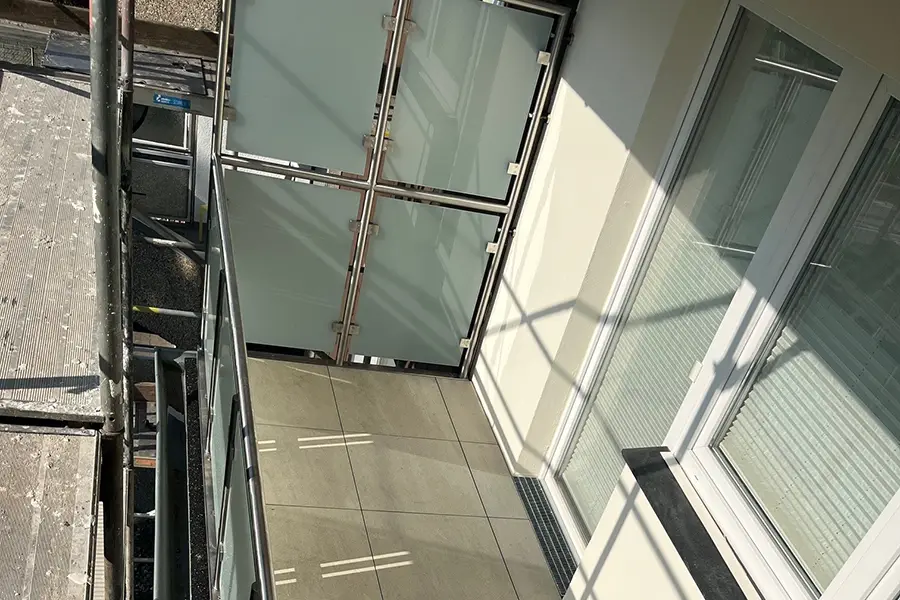

Sichtschutzwand

Verglasung aus Sicherheitsglas mit mattweißer Folie, gehalten in bauaufsichtlich zugelassenen Glashaltern.

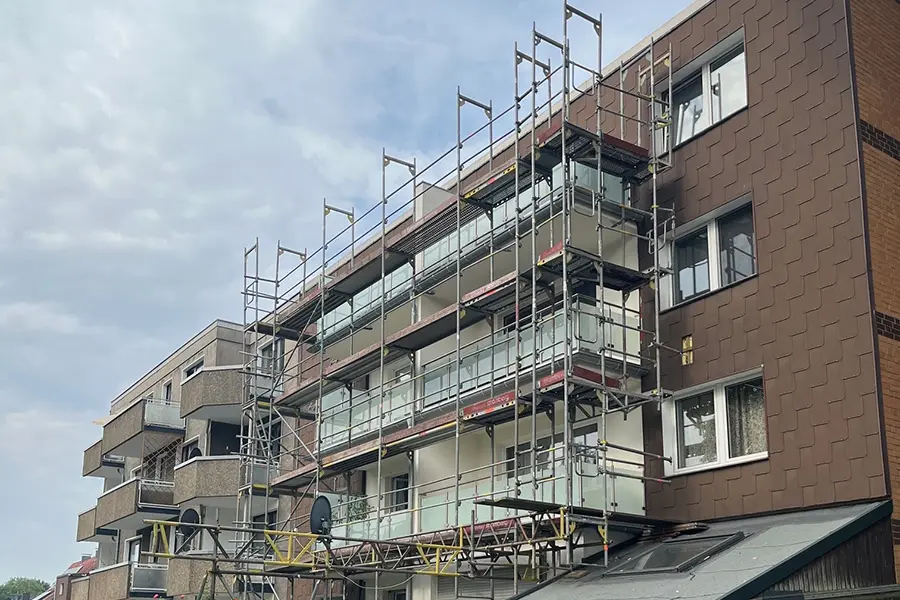

Fertigstellung vor Gerüstabbau​

Der Zustand nach dem Umbau vor dem Gerüstabbau.

Fertigstellung vor Gerüstabbau​

Der Zustand nach dem Umbau vor dem Gerüstabbau.

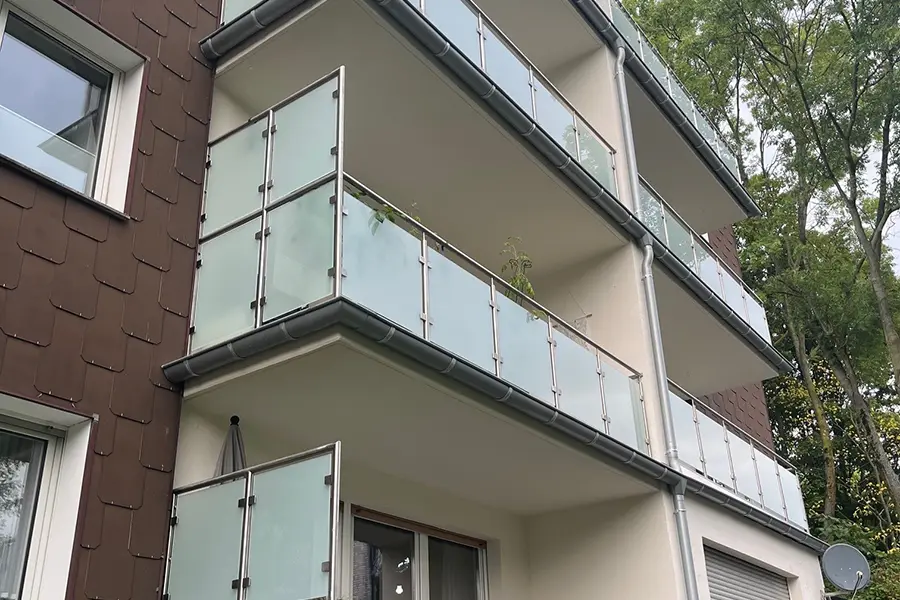

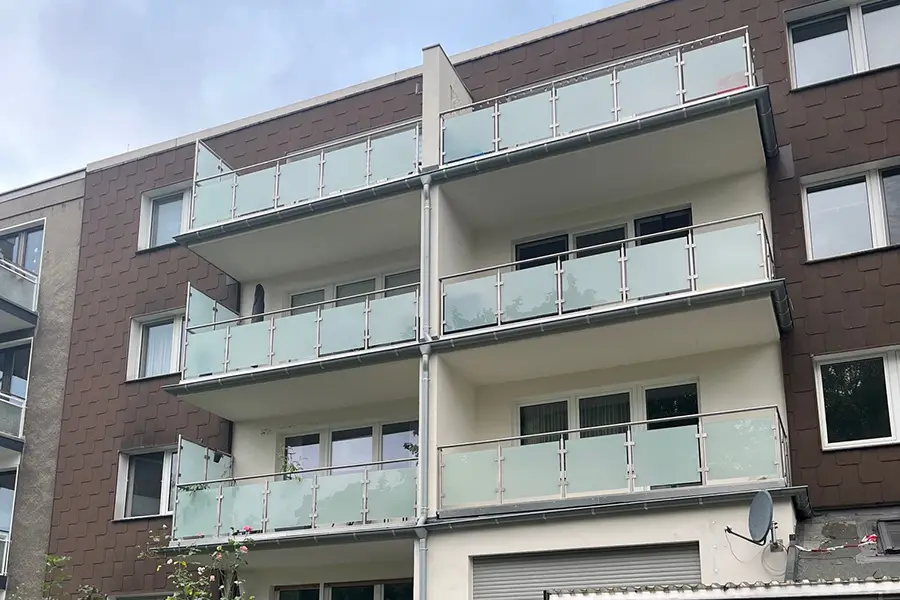

Fertigstellung Balkonsanierung ​

Der Zustand nach dem Umbau.

Fertigstellung Balkonsanierung ​

Der Zustand nach dem Umbau.
