Gründliche Modernisierung für wetterfesten Außenwohnraum

Es handelt sich um die umfassende Erneuerung einer Terrasse mit Fokus auf technische Substanz und optische Aufwertung: Rückbau alter Beläge, Sanierung des Untergrunds, Abdichtung und Dämmung, Aufbau eines neuen tragfähigen Systems und abschließend die Gestaltung mit neuem Belag sowie Ergänzungen wie Geländer und Absturzsicherung.

Leistungen

Netzwerk Planung

  • Koordination
  • Entwurf
  • Zeichnung
  • Visualisierung
  • Statik

Netzwerk Metallbau

  • Koordination
  • Geländer
  • Terrassen

Netzwerk Handwerker

  • Koordination
  • Gerüst
  • Bodenbelag Fliese

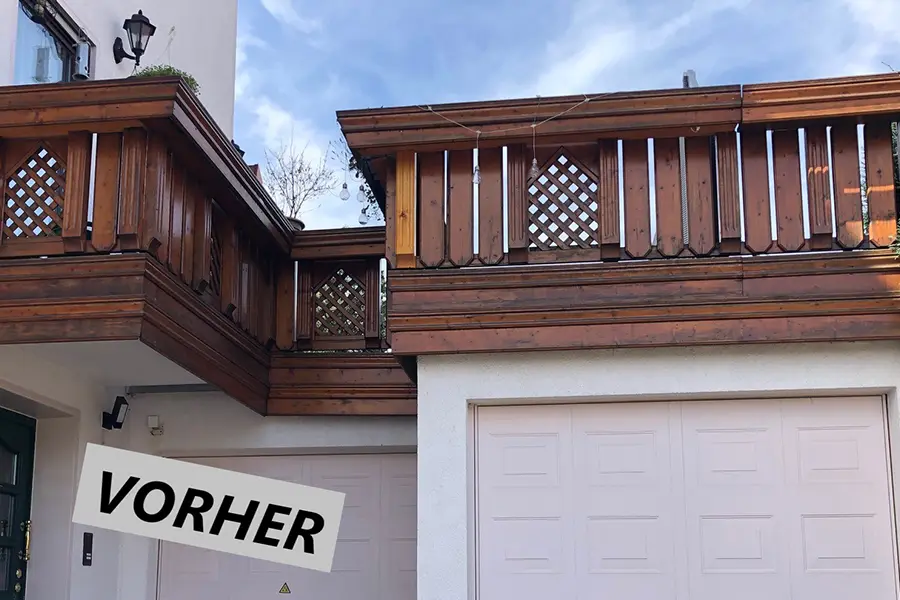

Vorher

Der Zustand vor dem Umbau.

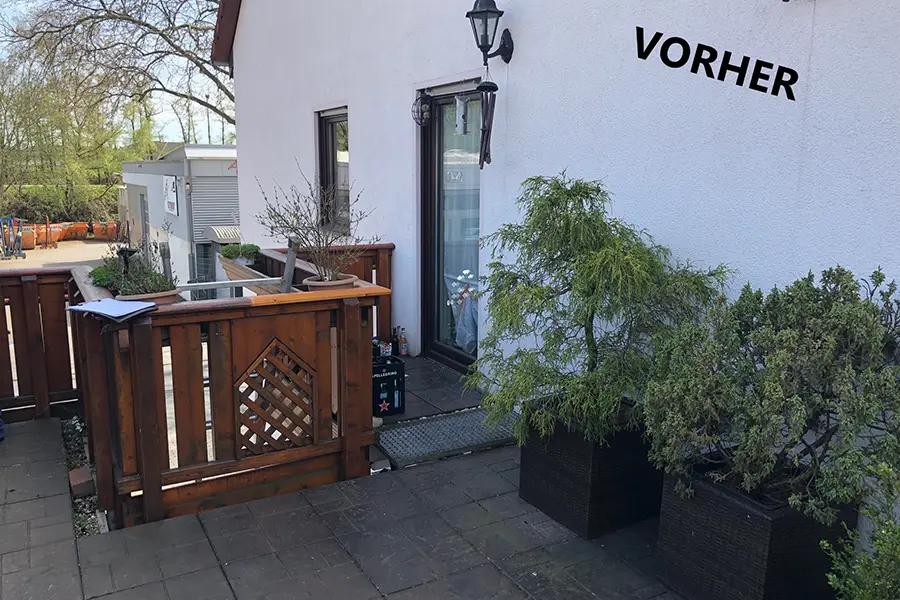

Vorher

Der Zustand vor dem Umbau.

Zeichnung Aufmaß

Aufmaßerstellung händisch. Ziel: drei Flächen zu einer nutzbaren Terrassenfläche verbinden. In Teilbereichen stabile Sichtschutzelemente montieren, da die alten vom Wind beschädigt wurden.

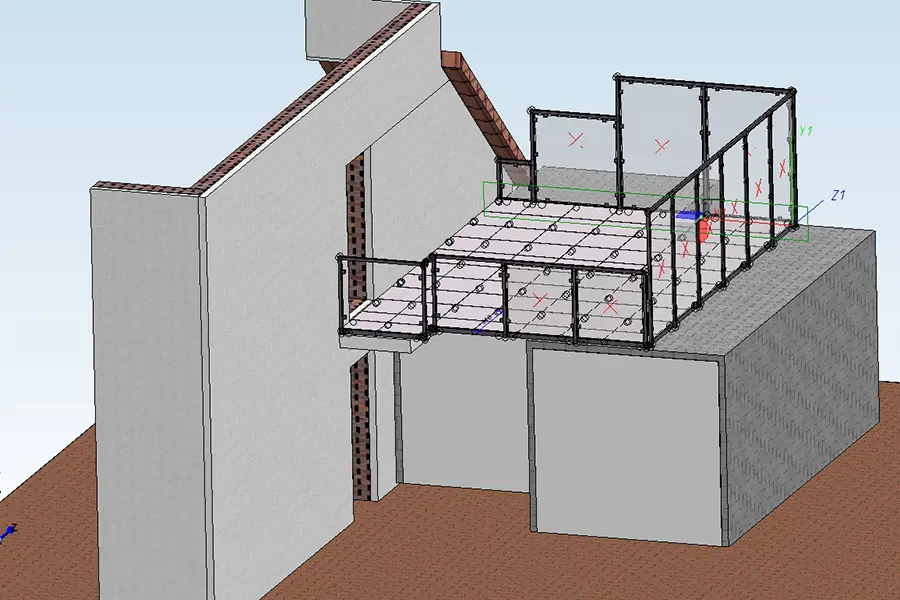

Zeichnung Geländerkonstruktion

Geländer mit Sichtschutzwand. Füllung aus Verbundsicherheitsglas (VSG) mit mattweißer Folie. Verwendung bauaufsichtlich zugelassener Glashalter.

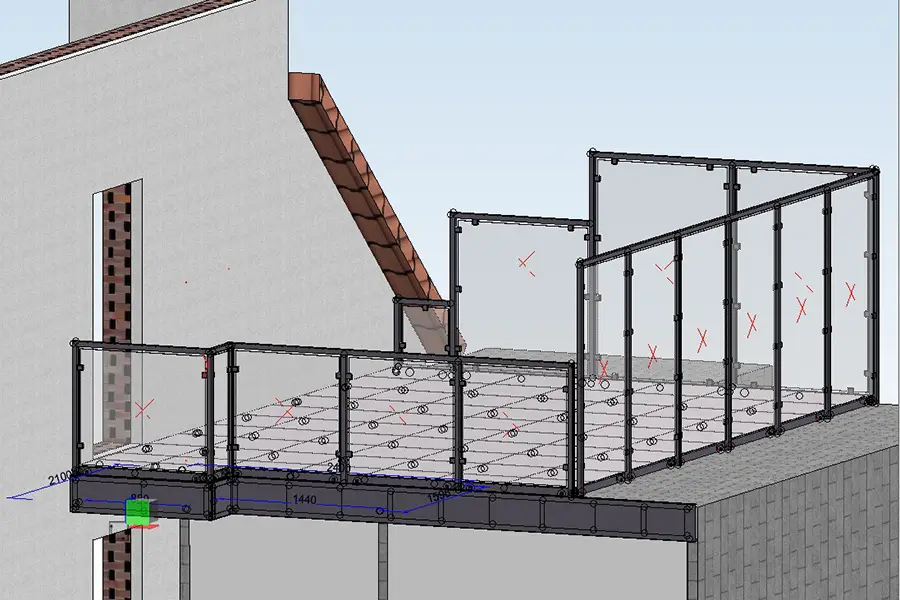

Zeichnung Blende & Untersicht

Untersichtverkleidung mehrteilig, RAL 7016 Feinstruktur, mit Bohrungen für Einbaustrahler.

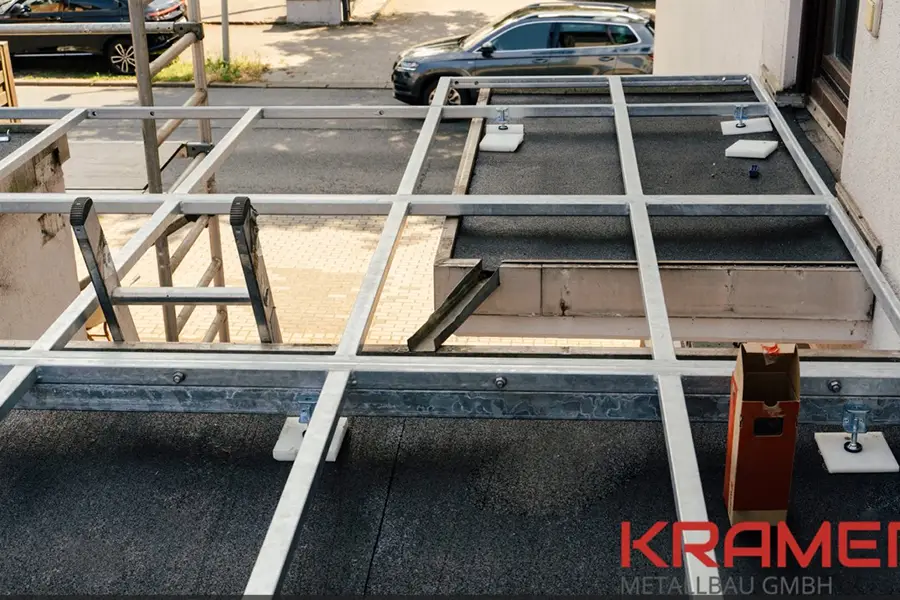

Terrassen-, Rahmenkonstruktion

Verlegung der Rahmenunterkonstruktion zur späteren Aufnahme von Fliesen und Geländer. Anschließend Abdichtung durch Blechauflage mit zusätzlicher Folienabdichtung.

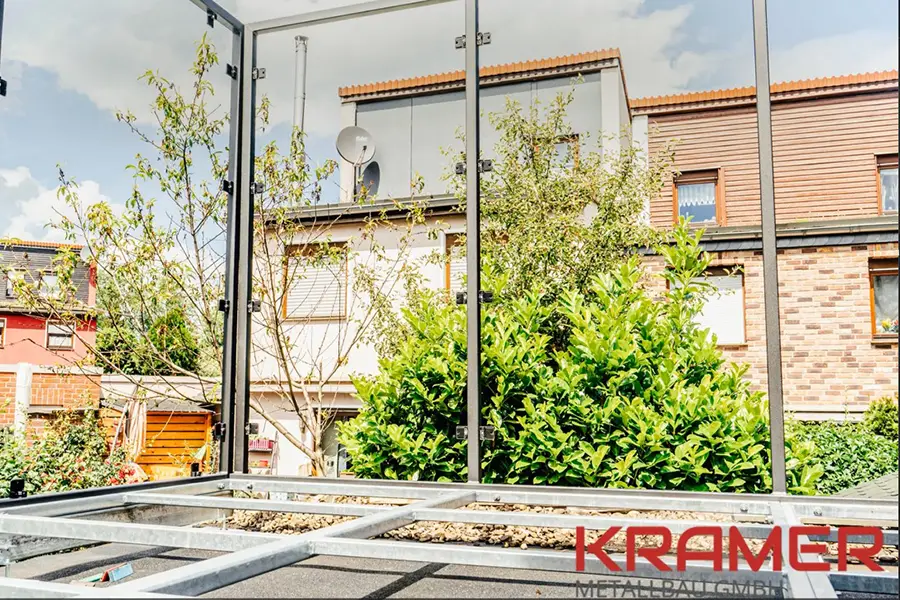

Teil - Geländermontage

Geländer und Sichtschutz aus Stahl, beschichtet in RAL 7016 Feinstruktur P7. Ausgeführt mit 40 mm Quadratrohr und auf der unteren Rahmenkonstruktion befestigt.

Sichtschutz

Verglasung aus 10 mm VSG (Verbundsicherheitsglas), matt foliert.

Teil - Fliesenverlegung

Teilweise Fliesenverlegung aus 20 mm starkem Feinsteinzeug im Format 60 × 60 cm. Teilmontage der Geländerkonstruktion.

Fliesenbelag komplett

Teilverglasung aus Sicherheitsglas mit mattweißer Folie, gehalten in bauaufsichtlich zugelassenen Glashaltern.

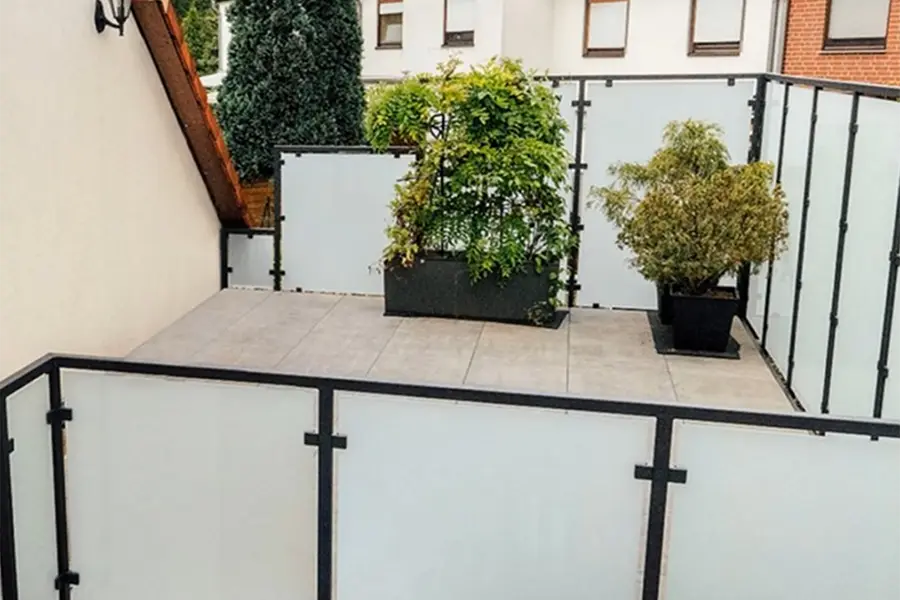

Fertigstellung der Terrasse

Das Ergebnis der Terrasse nach dem Umbau.

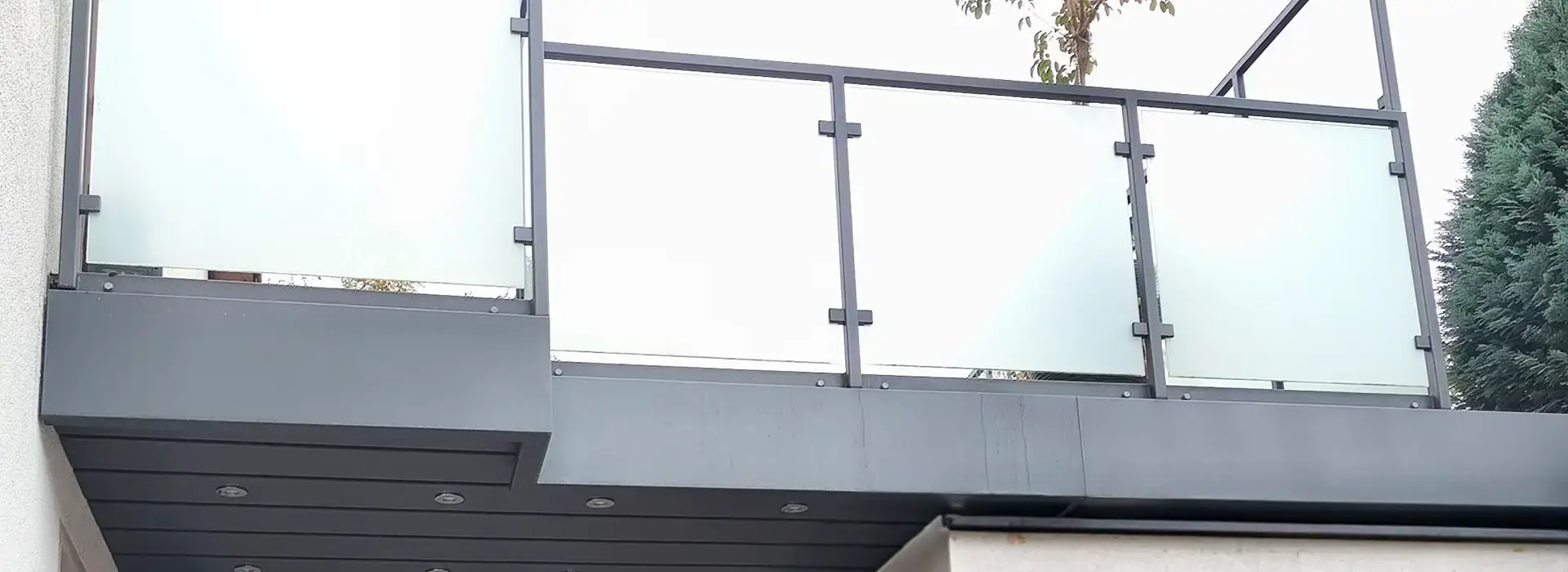

Fertigstellung Blende mit Beleuchtung

Das Ergebnis nach dem Umbau.

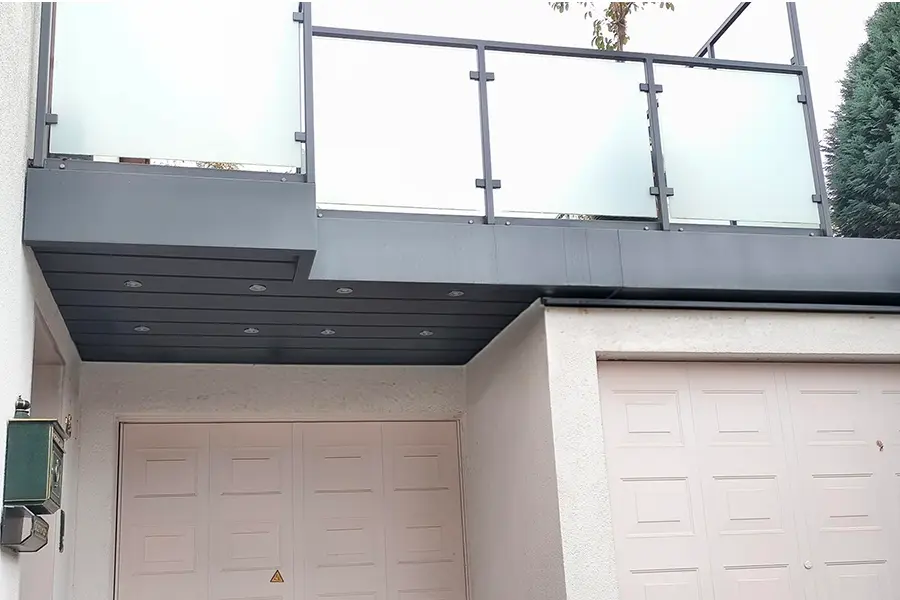

Fertigstellung Blende mit Beleuchtung

Das Ergebnis nach dem Umbau.
