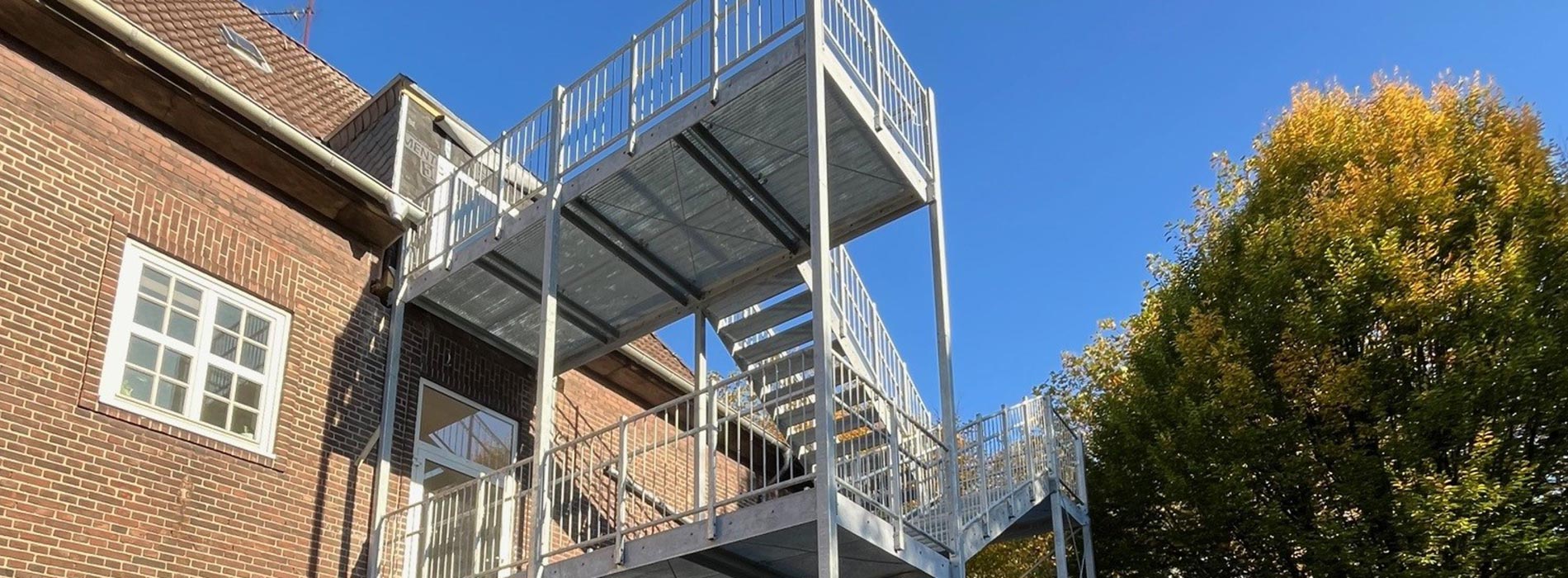

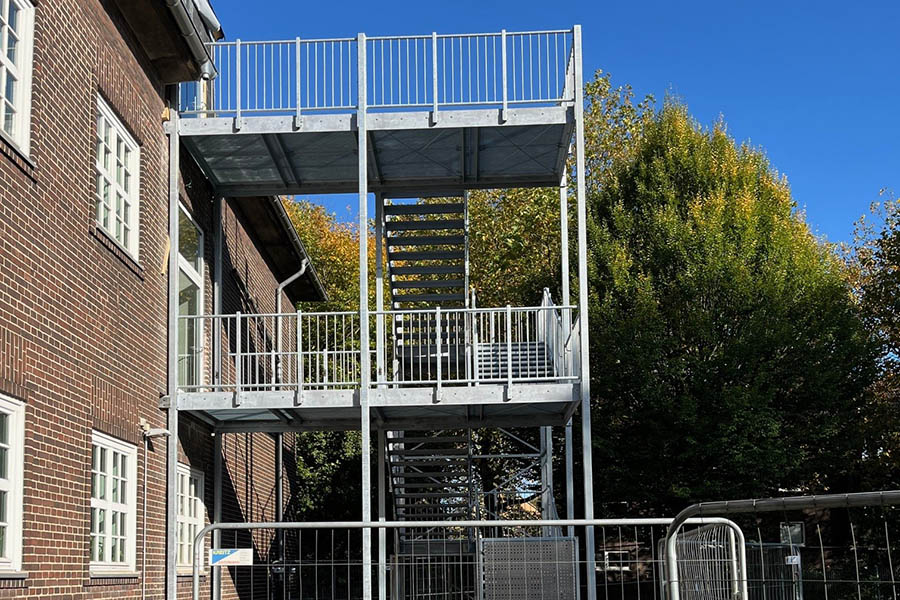

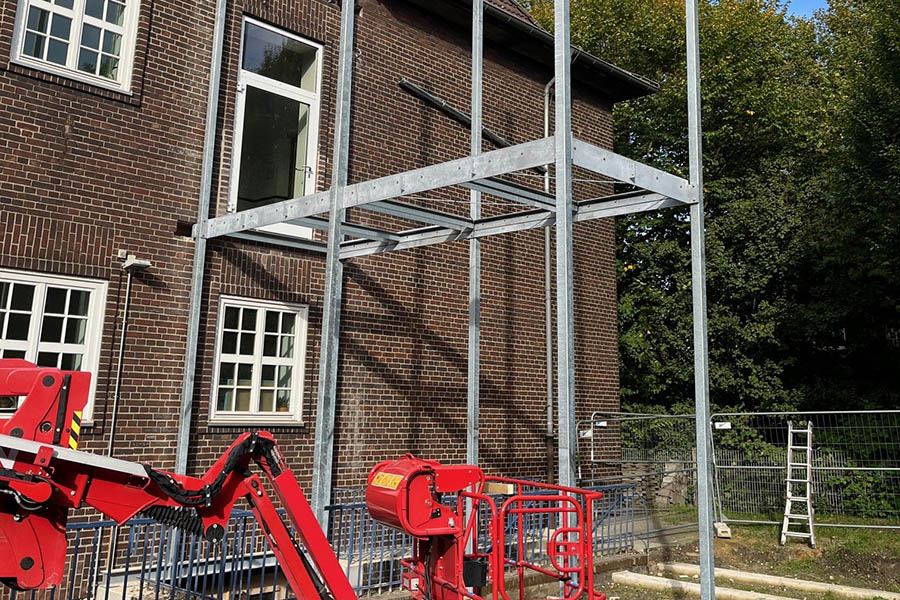

Bauen im Bestand: Außentreppe an einem Schulgebäude

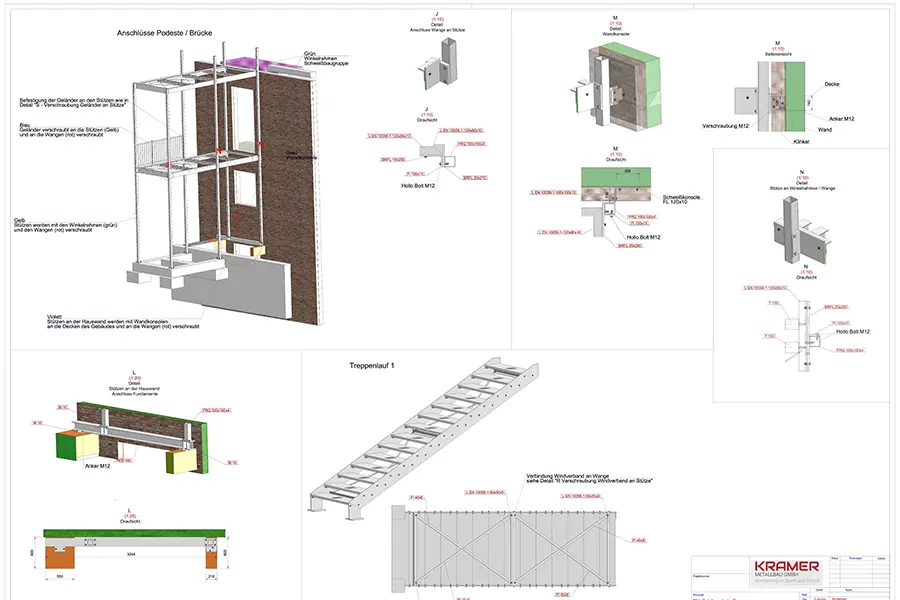

Das Gebäude der Schillerschule in Oberhausen haben wir um eine komplexe Außentreppe inkl. einer Dachgaube erweitert. Wichtig war im Vorfeld eine präzise Vermessung des Gebäudes durch einen 3D-Laserscan. Dadurch festgestellt, dass die Außenwand des Gebäudes 5cm aus dem Lot läuft. Solche Abweichungen bleiben bei klassischen händischen Aufmaßen i.d. R. unentdeckt. Diese Erkenntnis ermöglichte es, Anschlüsse, Fundamente und Konstruktionsteile rechtzeitig anzupassen.

Leistungen

Netzwerk Planung

Koordination
Bauleitung
Entwurf
Zeichnung
Visualisierung
Laserscan
Statik
Prüfstatik

Netzwerk Metallbau

Koordination
Treppen
Geländer
Alu-Türen-Fenster

Netzwerk Handwerker

Koordination
Dachdecker
Zimmermann
Bauunternehmer
Gerüst
Fundament
Bodenbelag Gitterroste

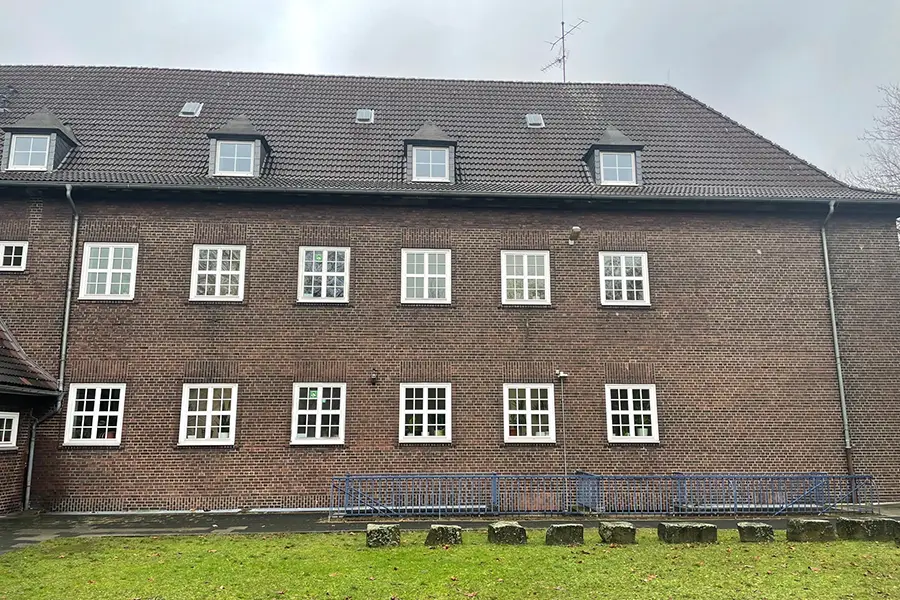

Vorher

Der Zustand vor dem Umbau.

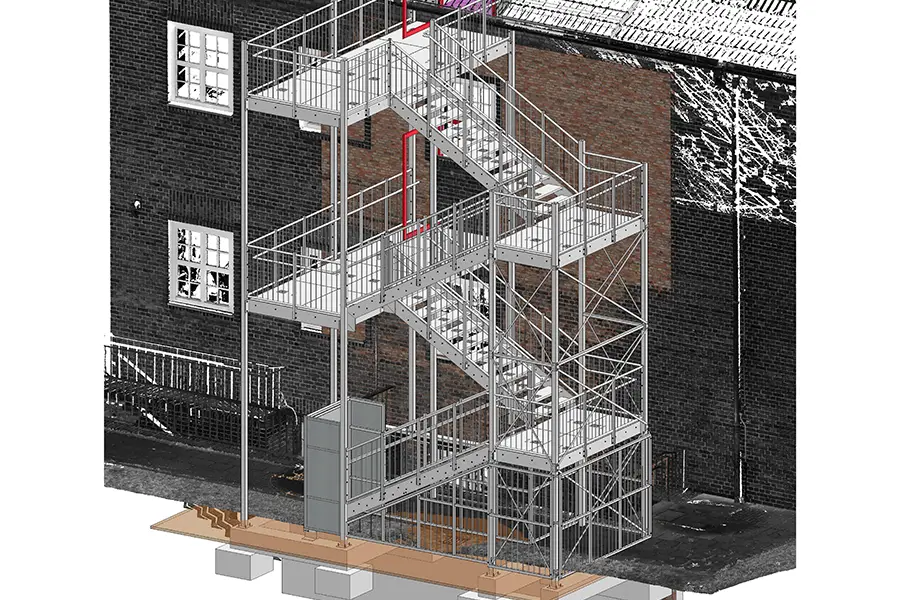

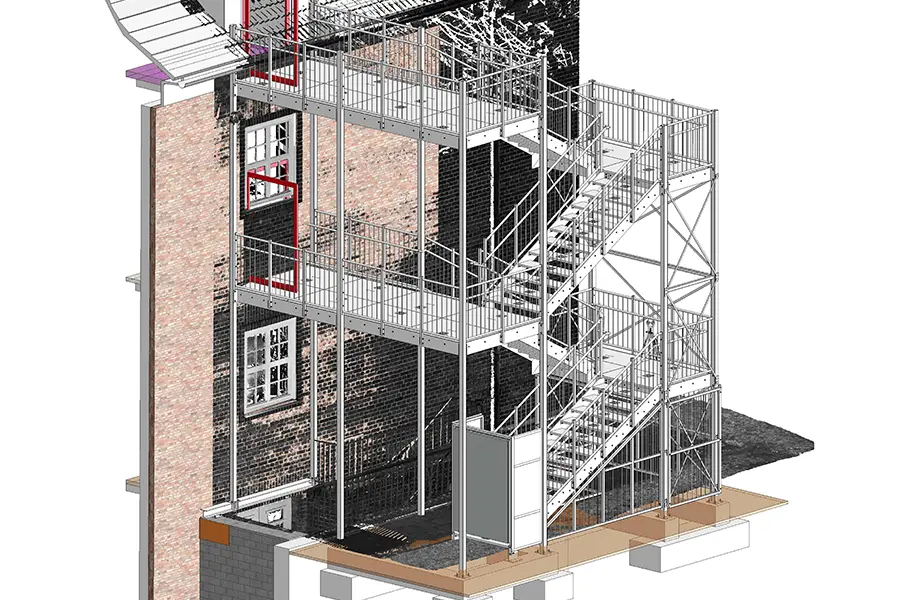

Aufmaß durch Laserscan

Dank unseres hochpräzisen 3D-Laserscans wurde festgestellt, dass die Außenwand des Gebäudes um 5 cm aus dem Lot läuft – eine Abweichung, die bei klassischen händischen Aufmaßen meist unentdeckt bleibt. Diese Erkenntnis ermöglichte es, Anschlüsse, Fundamente und Konstruktionsteile frühzeitig und passgenau anzupassen.

Ein solches Detail nicht zu sehen kann sehr teuer werden, wenn erst bei der Montage auffällt, dass die ganze Treppe verschoben werden muss. Einer der wichtigsten Punkte beim Laserscannen ist nicht nur außen sondern auch von Innen das Gebäude zu scannen. Wenn wir am Computer alles zusammenfügen, erhalten wir sehr wichtige Informationen für die Planung z.B. Deckenhöhen für den millimetergenauen barrierefreien Übergang.

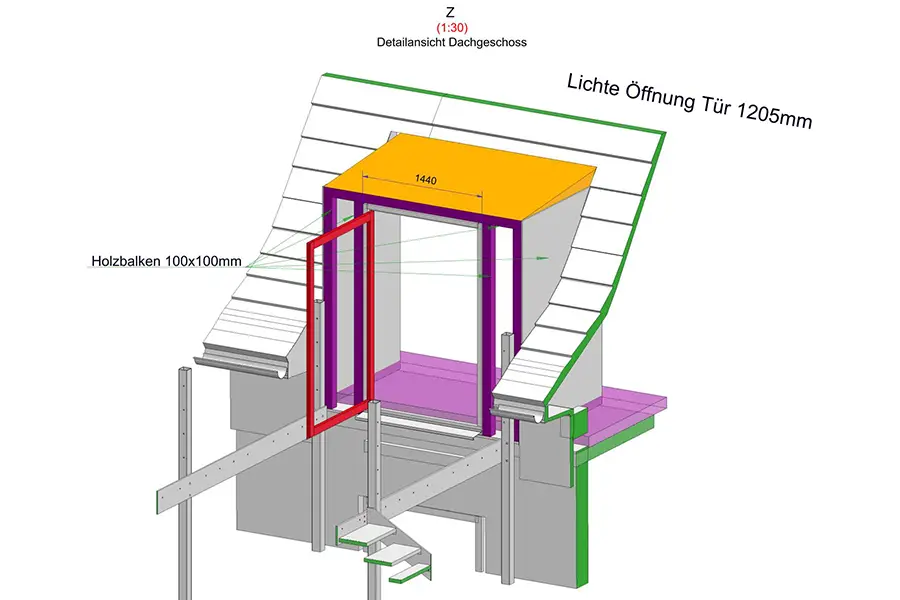

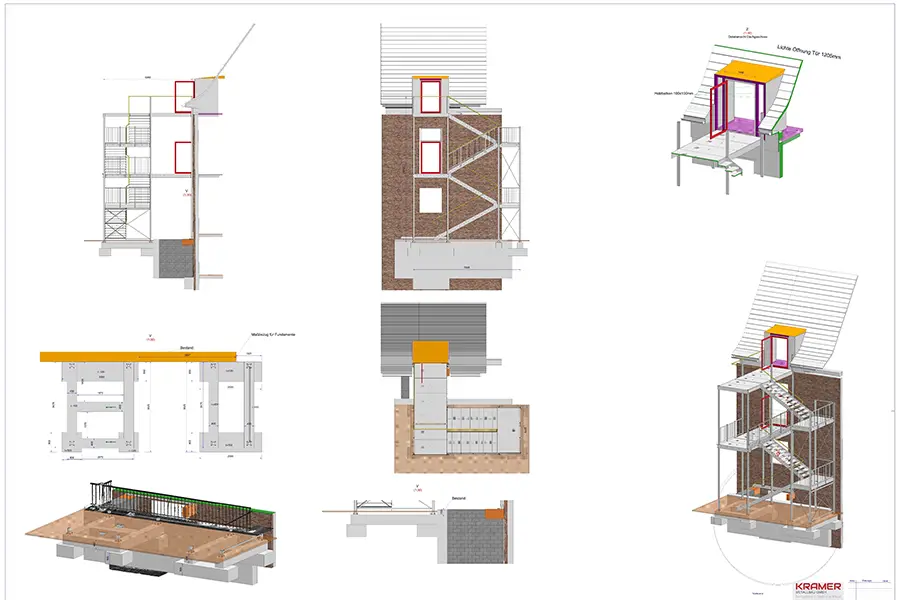

Gewerkübergreifende Planung und Umsetzung der Dachgauben

Die Dachgauben wurden in unserem Netzwerk geplant und digital mit dem Zimmermann abgestimmt. Auf Basis präziser Laserscan-Daten erfolgte die Fertigung, sodass Türbreiten und Höhen in Abstimmung mit Zimmermann und Dachdecker zu 100 % eingehalten werden.

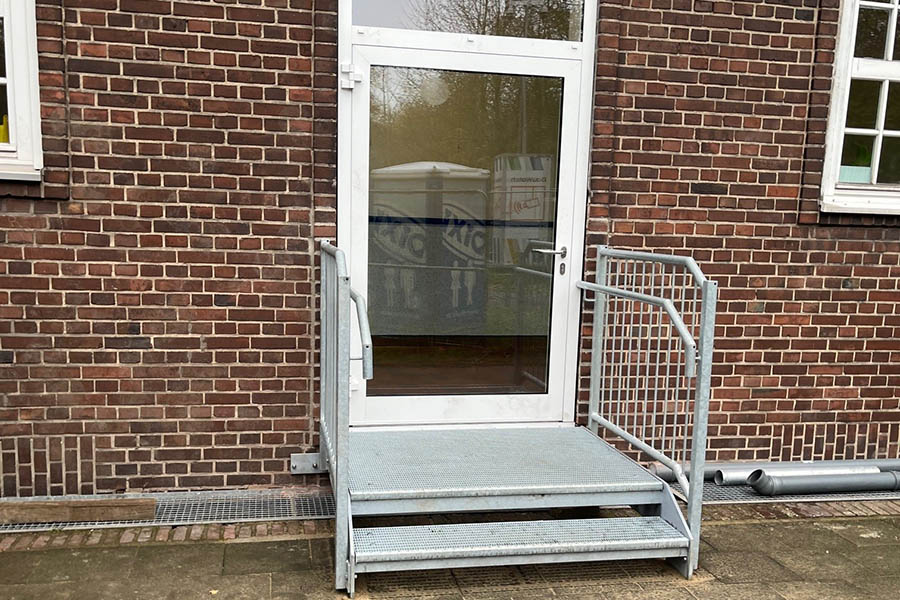

Die Breite und Höhe der Tür sind maßgeblich für die Balkenstellung des Zimmermannes. Bedingt durch die Verbindung des Laserscans in der Außenansicht und des inneren Laserscans im Gebäude, wird eine Planung und Ausführung des stolperfreien, barrierefreien Überganges gesichert.
